●鉛フリー対応部品
●テストボード
+
鉛フリー評価用キット・TWB-1513
テストボードと無鉛リードメッキ部品を組み合わせたキット。
実用基板の評価では得られないデータを収集できるよう､テストボードには複数の設計仕様を盛り込む
と同時に部品についても数種類のリードメッキを網羅し､組合せごとに問題点を検討する事ができます。
↓
●鉛フリー対応部品
●テストボード
+
●ハンダ付（実装サンプル作成） → ●加速度試験 → ●外観・断面検査
↓
●問題点および対策をデータとして蓄積
| テスト基板6枚 | ||
| 材質A | 材質B | |
| ●CEM-3､FR-4、FR-4ﾊﾛｹﾞﾝﾌﾘｰ､ FR-5相当から2種をお選び下さい。 |
||
| プリ フラックス |
 |
 |
| 鉛フリー レベラ |
 |
 |
| 金メッキ |  |
 |
| 部品 | |||
| メッキ | 数量 | ||
| DIP IC | |
SN100 | 24 |
| Ni-Pd | 24 | ||
| ﾁｪｯｸ端子 | |
金／Sn100 | 300 |
| ｼﾞｬﾝﾊﾟｰ線 | |
Sn100 | 48 |
| ﾁｯﾌﾟ・1005 | |
Sn100 | 90 |
| ﾁｯﾌﾟ・1608 | 90 | ||
| ﾁｯﾌﾟ・2012 | 90 | ||
| QFP・64ﾋﾟﾝ | |
Sn-Bi | 6 |
| Sn100 | 6 | ||
| QFP・208ﾋﾟﾝ | Ni-Pd | 6 | |
| Sn-Cu | 6 | ||
| BGA・256ﾋﾟﾝ | |
Sn-Ag-Cu | 6 |
| 6 | |||
| 6 | |||
■セット内容
| C D |
 |
●SMT部品搭載位置データ | ①実装図(PDF) |
| ②部品搭載位置座標(CLI) | |||
| ●メタルマスク作成用データ | ①開口部図面(PDF) | ||
| ②ガーバデータ(PHO) |
■エリア別実装例
①多列スルーホール部
3種類の穴径それぞれに対して4種類の異なるランド径を設定
②長穴実装例
左右でレジスト仕様を変えました
③小径穴エリア
メッキ別に交互に挿入
3種類のサイズを網羅
④チップ部品エリア

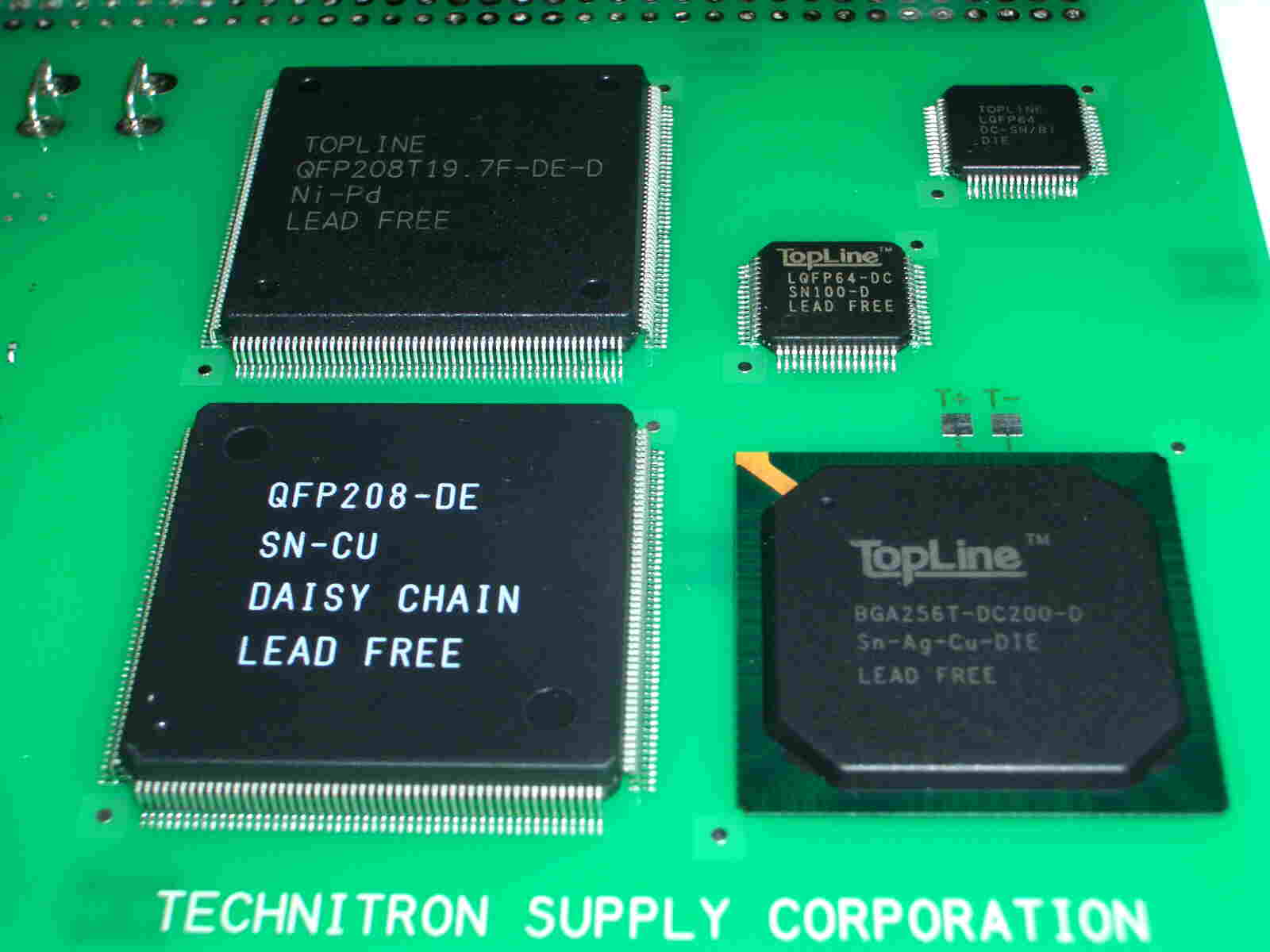

⑤ICエリア 5種類のICすべてが異なったリードメッキ仕様
